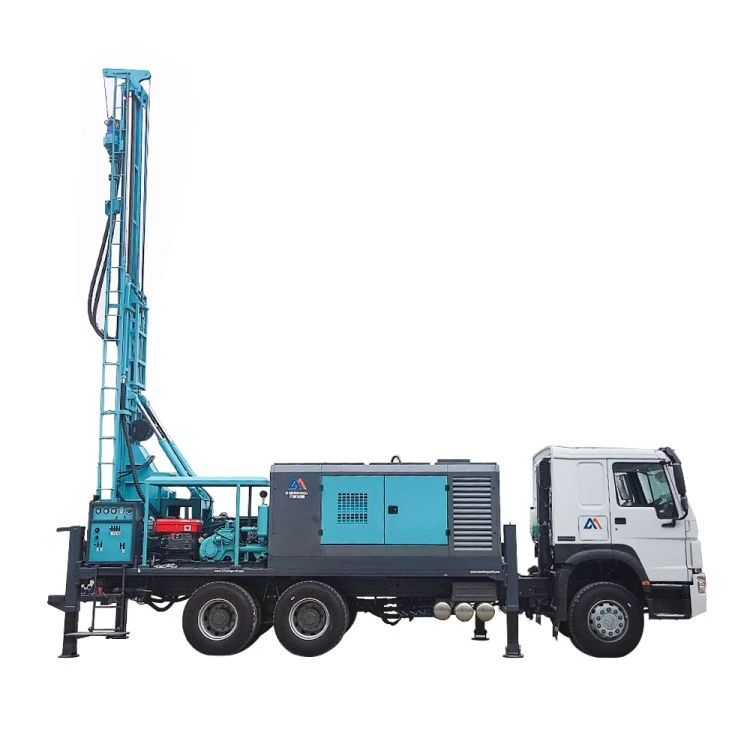

Oprema za bušenje bušotine za vodu montirana na kamion





Tehnički parametri	MWT-180	MWT-250	MWT-280	MWT-350	MWT-400	MWT-500	MWT-680	MWT-800
Dubina bušenja (m)	180	250	280	350	400	500	680	800
Prečnik burgije (mm)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
Equipped Engine	Yuchai 65kW ili PTO	Yuchai 70kW ili PTO	Yuchai 75kW ili PTO	Yuchai 92kW ili PTO	DEUTZ 103kW ili PTO	Yuchai 118kW ili PTO	Cummins 154kW ili PTO	Cummins 194kW ili PTO
Hod feed (m)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
Dužina bušaće cijevi (m)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
Brzina zamaha (o/min)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
Obrtni moment (Nm)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
Sila dizanja opreme (T)	12	14	17	18	25	26	30	36







Kapacitet

Prečnik rupe: 140 – 325 mm (51/2 inča – 13 inča)

Maksimalna dubina: 250 metara pri prečniku 203 mm (8 inča).

Metoda bušenja: DTH i rotaciono bušenje



Prime Mover

Opcija 1: Koristite PTO sistem i koristite mjenjač za prijenos snage od motora kamiona (290hp/336hp/371hp) za pogon hidrauličkog sistema.

Opcija 2: Individualna konfiguracija platforme sa 75kw dizel motorom.



Struktura platforme

Zavarena čelična konstrukcija tipa I i C za teške uslove rada prekrivena rešetkastim pločama od 5 mm



Mast Assembly

Kompozitna grana za bušenje se podiže pomoću dvostrukih cilindara, povećavajući silu dizanja i smanjujući transportne dimenzije.

Ukupna dužina jarbola: 8000 mm

Hod okretne glave: 6600 mm

Rukovanje štapom: 6 m

Otvor centralizatora: 14 in (355 mm)

Cilindri za podizanje jarbola: jarbol se podiže dvostrukim hidrauličnim cilindrima



Sistem hranjenja

1 x hidraulični cilindar dvostrukog dejstva sa 1:3 sistemom namotavanja užeta

Sila povlačenja: 17 tona

Sila povlačenja: 10 – 110 tona

Brzina povlačenja: 25 m/min

Brzina povlačenja: 30 m/min



Sklop okretne glave

Samorazvijeno čelično tijelo s cilindričnim reduktorom i podmazivanjem u uljnoj kupki, pokretano dvostrukim hidrauličnim motorima.

Maksimalni obrtni moment: 6000 Nm

Brzina: 66 – 135 o/min fina kontrola



Hidraulički sistem

2 x pumpe za doziranje za dovod i rotaciju

1 x pumpa za doziranje za blatnu pumpu

3 x pumpe za doziranje za hidraulički hladnjak, pomoćni rad i mikro napajanje.

Maksimalni sistemski pritisak: 2900 psi (200 bar)

Hladnjak hidrauličnog ulja: 70 gpm

Kapacitet rezervoara za hidraulično ulje: 600 litara



Kontrolni panel

Centralna kontrolna tabla se nalazi na zadnjoj strani jedinice sa lakim pristupom bušotini i opremljena je svim potrebnim instrumentima, kontrolnim sistemima i prekidačima za slučaj nužde. Predviđen je uređaj za zaključavanje kako bi se osigurala sigurnost kontrolne ploče.



Ključ za uklanjanje

4 x hidraulične dizalice za nivelisanje su obezbeđene za brzo postavljanje i nivelisanje dizalica, opremljene teleskopskim vođicama za teške uslove rada. Zaporni ventili su predviđeni radi sigurnosti i imaju dovoljnu nosivost.



Pumpa za ubrizgavanje vode/pjene (opciono)

Tripleks pumpa za ubrizgavanje vode sa hidrauličnim pogonom sa potrebnim priborom, regulatorom pritiska, regulatorom protoka, nepovratnim ventilom i usisnim filterom.

Maksimalni protok: 80 lpm

Maksimalni pritisak: 40 kg/sq.cm

Jednostruki izmjenjivač šipki: Ručni izmjenjivač jedne šipke za pričvršćivanje šipke za bušenje na okretnu glavu

Vitlo: Hidraulički upravljano pomoćno vitlo za utovar bušaće šipke u izmjenjivač šipki s kapacitetom dizanja 5 tona.



Mašina za zavarivanje

Polu-bez četkica alternator za zavarivanje je dostupan za zavarivanje kućišta

Preporučena veličina elektrode: samo 2,5 mm do 5 mm

Struja zavarivanja: 300 ampera pri 60% radnog ciklusa

Opciono jednofazno: 6.0 kVA @ 220v, 50 Hz



Podmazivač za gasne linije

Inline lubricator pozitivnog djelovanja Venturijevog tipa dostupan je za podmazivanje čekića u otvoru.

Kapacitet rezervoara za gorivo: 15 litara

Radni pritisak: 350 psi



Preporučeni vazdušni kompresor

MININGWELL/ATLAS COPCO/LIUTECH

Kapacitet vazdušnog kompresora:

1100CFM – 25 BAR – 309kW motor

900CFM – 22 BAR – 228kw motor



Blatna pumpa

Blatna pumpa BW 250 sa hidrauličnim pogonom

Hod: 4″ (100 mm)

Snaga motora: 15 Kw

Zapremina (preporučeni maksimum): 250L/min

Maksimalni radni pritisak: 2.5Mpa

Dodatna oprema: noćno svjetlo, kutija za alat, stalak za čekić

Uputstvo za upotrebu: Uputstvo za rad, održavanje i rezervne delove



Opcije kamiona

Kamion SINO HOWO: 6*4/6*6/8*4

Kamion Dongfeng: 6*4/6*6/8*4

Shaanxi kamion: 6*4/6*6/8*4







Naša oprema za bušenje bušotina montirana na kamion je prilagođeni proizvod koji kupci mogu prilagoditi svojim stvarnim potrebama.
