Geološka jezgra za bušenje s gusjeničarom

Geološka jezgra za bušenje s gusjeničarom

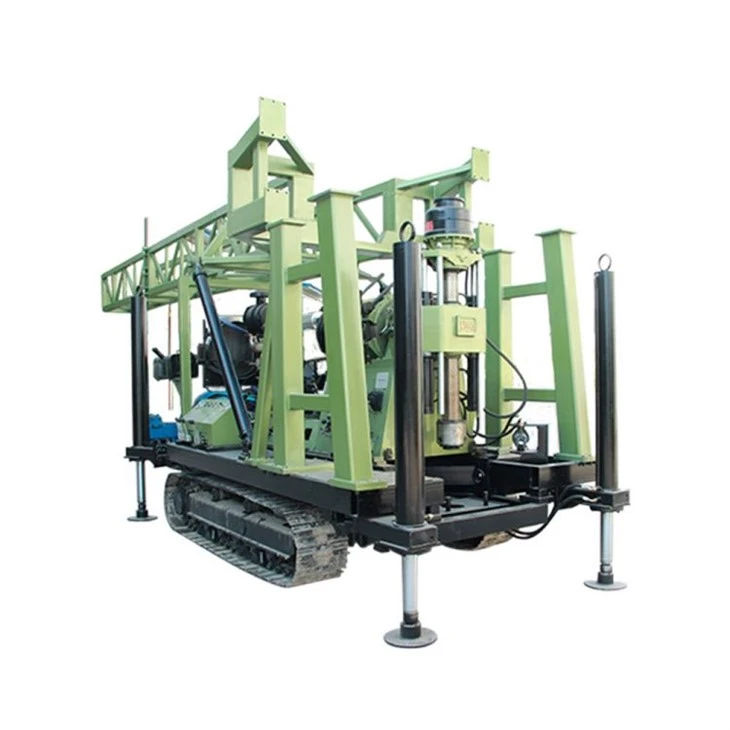

XY-44Postrojenje za bušenje montirano na gusjenicama je oprema za jezgro bušenje uglavnom za dijamantsko i karbidno bušenje, koja se uglavnom koristi u geologiji, metalurgiji, uglju, hidrologiji, inženjerstvu i drugim industrijama, a može se koristiti i za inženjersko-geološka istraživanja , plitka eksploatacija nafte i gasa, ventilacija rudničkog tunela, drenaža, bušenje hidroloških bunara i inženjerska izgradnja šipova velikog prečnika.

Pošaljite upit

Preuzimanje datoteka

Opis

Specifikacije

Technical Parameters		Specifikacija cijevi za bušenje (mm)	Dubina bušenja (m)
Domaća bušaća cijev	Tip unutrašnjeg zadebljanja	42	1400
		50	1000
		60	830
	Jezgro užeta	55.5	1250
		71	1000
		89	800
DCDMA bušaća cijev		BQ cijev za bušenje	1300
		NQ bušaća cijev	1000
		HQ cijev za bušenje	750
		PQ bušaća cijev	420
	Spoljno zadebljanje	60	800
		73	500
		89	300
Drill Angle		0 stepen -360 stepen
Motor	Model	Snaga	Brzina
Motor	Y225S-4	37kW	1480r/min
Dizel motor	CA4110	81kW	2800r/min
Gyrator
Tip: dvocilindrična hidraulična mašina za hranjenje rotacionog tipa
Prečnik vertikale		φ93mm
osovina kroz rupu
Vertikalna brzina vretena
Rotacija naprijed (o/min)		60/90/166/272/379/481/183/296/514/835/1164/1476
Brzina unatrag (r/min)		63/198
Max. obrtni moment vertikalne osovine		8000N·m
Vertikalni hod		600mm
Max. gravitacija vertikalne ose		125KN
Max. pritisak vertikalnog vratila		90KN
Dizalica
Tip: Planetarni zupčanik, ručka kočnice
Prečnik užeta		φ18.5mm
Kapacitet užeta bubnja		95m (namotano sedam slojeva)
Max. sila dizanja jednog užeta		45KN
Brzina podizanja žičanog užeta
Linearna brzina bubnja (m/s)		0.7-2.68m/s (dvanaest stupnjeva)
Kvačilo
Tip: automobilsko specijalno suho frikciono kvačilo s jednim diskom
(u kombinaciji sa 6T46 mjenjačem)
Hidraulični sistem
Pritisak u sistemu
Nazivni pritisak		20Mpa
Najveći pritisak		25Mpa
Kapacitet		20ml/r
Rack section
Tip: klizni (sa kliznom bazom)
Rig leđni udar		460mm
Udaljenost rupa		260mm
Dimenzija (DŠV)		355022003100mm
Težina platforme (sa pogonskim motorom)		6300kg

Detalj o proizvodu

Naziv robne marke: miningwell
Minimalna količina za narudžbu: 1 set
Detalji pakovanja: standardno izvozno pakovanje
Vrijeme isporuke: 15-20 dana
Uslovi plaćanja: L/C, T/T, Western Union

XY-44Glavne karakteristike bušenja jezgrom stijena gusjeničarima

1. Sa više stupnjeva brzine rotacije (12 naprijed i 2 nazad) i razumnim rasponom brzine rotacije, obrtnim momentom male brzine (do 8000 N.m), nije pogodan samo za bušenje legura i dijamanata, već i za inženjerska geološka istraživanja , hidrološko bušenje bunara i izvođenje temeljnih šipova.

2. Prečnik otvora okomitog vratila (93 mm), dvocilindrično hidraulično dovođenje, dugi hod (do 600 mm), snažna prilagodljivost procesa, posebno pogodna za bušenje užeta za bušaće cevi velikog prečnika (gornje jezgro), što pogoduje poboljšanje efikasnosti bušenja.

3. Usvajanje Tsinghua Wanliyang 6T46 transmisije, široko uparene sa Foton, JAC, Kaima, Wuzheng i drugim modelima kamiona. Zrela tehnologija, stabilan kvalitet, jak kapacitet preopterećenja, servisne stanice i dodatna oprema širom zemlje.

4. Hidraulična stezna glava je disk opruge za stezanje, hidraulični cilindar za otpuštanje, hidraulična stezna glava sa automatskim centriranjem sa tri šupljine.

5. Hidrauličko podešavanje uključuje pumpu za ulje zupčanika za dovod ulja, osiguravajući jednostavnu instalaciju, jednostavnost za korištenje, minimalnu potrošnju energije, nisku temperaturu ulja i dosljedan rad. Ovaj aparat dolazi opremljen ručnom pumpom za ulje; ako motor pokvari, ručna pumpa ostaje upotrebljiva za izvlačenje instrumenata za bušenje u šupljinu.

6.Ovaj motor može biti opremljen ili sa FAW TIANCHAI 4110 (81 kW) atmosferskim motorom ili Guangxi Yuchai 4110 (105 kW) turbo varijantom.

7. Oprema za bušenje montirana na gusjenicama ima nizak centar gravitacije, dug razmak pomaka (460 mm), čvrsto fiksiranje i stabilno bušenje velikom brzinom.

8. Opremljen antivibracionim meračem, koji je dobar za kontrolu prečnika rupe. Manje ručke za utovar i istovar, fleksibilan transport.

9. Posjeduje šasiju gusjeničara, a hod cilindra potkolenice od 1,5 m može se automatski učitati, što je pogodno za kretanje i transport.

Glavna aplikacija

Primarno korištene u poljima kao što su geologija, metalurgija, ugalj, hidrologija i inženjering, ove platforme za jezgro bušenje su također pogodne za geološko inženjerstvo, istraživanje plitkih nafte i plina, ventilaciju tunela rudnika, drenažne sisteme, bušenje hidroloških bunara i izgradnju velikih temeljnih šipova.
