DTH (Down-The-Hole) čekići su osnovni alati u industriji bušenja, koji se široko koriste za različite primjene kao što su rudarstvo, vađenje kamena, građevinarstvo i geotermalno bušenje. Kao vodeći dobavljač DTH čekića, često me pitaju o tome kako ovi moćni alati rade. U ovom blog postu ću dati detaljno objašnjenje principa rada DTH čekića, njihovih komponenti i faktora koji utiču na njihov učinak.
Osnovni princip rada
U svojoj srži, DTH čekić je pneumatska udarna bušilica koja radi pretvaranjem komprimovanog vazduha u mehaničku energiju za pokretanje klipa. Klip, zauzvrat, zadaje ponovljene udarce u burgiju, što lomi stenu ili tlo. Osnovni radni ciklus DTH čekića može se podijeliti u četiri glavne faze: usis, kompresija, udar snage i izduv.
Intake Stage
Proces počinje kada se komprimirani zrak uvede u DTH čekić kroz bušaću kolonu. Vazduh ulazi u vazdušnu komoru čekića, stvarajući okruženje visokog pritiska. Ovaj vazduh pod visokim pritiskom gura klip prema zadnjem delu čekića, komprimujući vazduh u zadnjoj komori.
Faza kompresije
Kako se klip kreće prema nazad, on komprimira vazduh u zadnjoj komori. Ovaj komprimirani zrak pohranjuje potencijalnu energiju, koja će se koristiti za pokretanje klipa naprijed tokom pogonskog udara. Istovremeno, usisni ventil se zatvara, sprečavajući izlazak komprimovanog vazduha.
Power Stroke
Kada je vazduh u zadnjoj komori potpuno komprimovan, usisni ventil se ponovo otvara, omogućavajući vazduhu pod visokim pritiskom da uđe u prednju komoru. Nagli porast pritiska u prednjoj komori tera klip da se brzo kreće napred, zadajući snažan udarac svrdlu. Ova energija udara se prenosi na stijenu ili tlo, razbijajući ga na manje komade.
Exhaust Stage
Nakon strujnog udara, klip se pomiče nazad, otvarajući izduvni ventil. Komprimirani zrak u prednjoj komori se zatim ispušta kroz izduvni otvor, omogućavajući klipu da se vrati u prvobitni položaj. Ciklus se zatim ponavlja, a faza unosa počinje ponovo.
Komponente DTH čekića
DTH čekić se sastoji od nekoliko ključnih komponenti, od kojih svaka igra ključnu ulogu u njegovom radu. Ove komponente uključuju:
Klip
Klip je srce DTH čekića. To je cilindrična komponenta koja se kreće naprijed-nazad unutar tijela čekića, isporučujući udarnu energiju burgiji. Klip je obično napravljen od čelika visoke čvrstoće kako bi izdržao velike sile i naprezanja koja nastaju tokom rada.
Drill Bit
Bušotina je komponenta koja dolazi u direktan kontakt sa stijenom ili tlom. Dizajniran je da razbije materijal na manje komade i izvadi ih iz bušotine. Bušilice dolaze u različitim oblicima i veličinama, ovisno o specifičnoj primjeni i vrsti stijene ili tla koje se buši.
Sistem ventila
Sistem ventila kontroliše protok komprimovanog vazduha u i iz čekića. Sastoji se od usisnih i ispušnih ventila koji se otvaraju i zatvaraju u odgovarajuće vrijeme kako bi se osigurao pravilan rad čekića. Sistem ventila je obično napravljen od visokokvalitetnih materijala kako bi izdržao visoke pritiske i temperature nastale tokom rada.
Cilindar
Cilindar je kućište koje sadrži klip i sistem ventila. Obezbeđuje zatvoreno okruženje za kretanje klipa napred-nazad, a takođe pomaže u usmeravanju strujanja komprimovanog vazduha. Cilindar je obično napravljen od čelika visoke čvrstoće kako bi izdržao velike sile i naprezanja koja nastaju tokom rada.
Bit Sub
Sub bit je komponenta koja povezuje burgiju sa tijelom čekića. Pruža sigurnu vezu između dvije komponente i omogućava prijenos energije udara s klipa na burgiju. Podloga za bit je obično napravljena od čelika visoke čvrstoće kako bi izdržala velike sile i naprezanja koja nastaju tokom rada.
Faktori koji utječu na performanse DTH čekića
Nekoliko faktora može uticati na performanse DTH čekića, uključujući:
Pritisak vazduha
Pritisak vazduha je jedan od najvažnijih faktora koji utiču na performanse DTH čekića. Veći pritisak zraka općenito rezultira većom energijom udara i bržim brzinama bušenja. Međutim, previsok pritisak zraka također može uzrokovati pretjerano habanje komponenti čekića, smanjujući njihov vijek trajanja.
Brzina protoka zraka
Brzina protoka vazduha je još jedan važan faktor koji utiče na performanse DTH čekića. Potreban je dovoljan protok vazduha kako bi se osiguralo da čekić radi efikasno i efektivno. Ako je protok zraka prenizak, čekić možda neće moći proizvesti dovoljno energije udarca, što rezultira sporijim brzinama bušenja.
Rock Type
Vrsta stijene koja se buši također može imati značajan utjecaj na performanse DTH čekića. Tvrđe stijene zahtijevaju više energije udara da se razbiju, što može zahtijevati veći pritisak zraka i veći čekić. Mekše stijene, s druge strane, mogu zahtijevati manje energije udara i manji čekić.
Dizajn svrdla
Dizajn burgije takođe može uticati na performanse DTH čekića. Različiti dizajni burgija su pogodni za različite vrste stijena i aplikacija za bušenje. Na primjer, svrdlo za dugme se obično koristi za bušenje tvrdog kamena, dok je svrdlo za dlijeto pogodnije za bušenje mekog kamena.
Vrste DTH čekića
Postoji nekoliko tipova DTH čekića dostupnih na tržištu, a svaki je dizajniran za specifične primjene i radne uvjete. Neki od najčešćih tipova DTH čekića uključuju:
DTH čekići niskog pritiska vazduha
DTH čekići niskog pritiska vazduha su dizajnirani da rade na relativno niskim vazdušnim pritiscima, obično između 5 i 10 bara. Ovi čekići su pogodni za bušenje u mekim do srednje tvrdim stijenama i često se koriste u građevinarstvu i geotermalnim aplikacijama za bušenje.
Čekići sa srednjim zračnim pritiskom DTH
DTH čekići srednjeg pritiska dizajnirani su za rad na pritiscima vazduha između 10 i 15 bara. Ovi čekići su pogodni za bušenje u srednje tvrdim stijenama i obično se koriste u rudarstvu i kamenolomima.

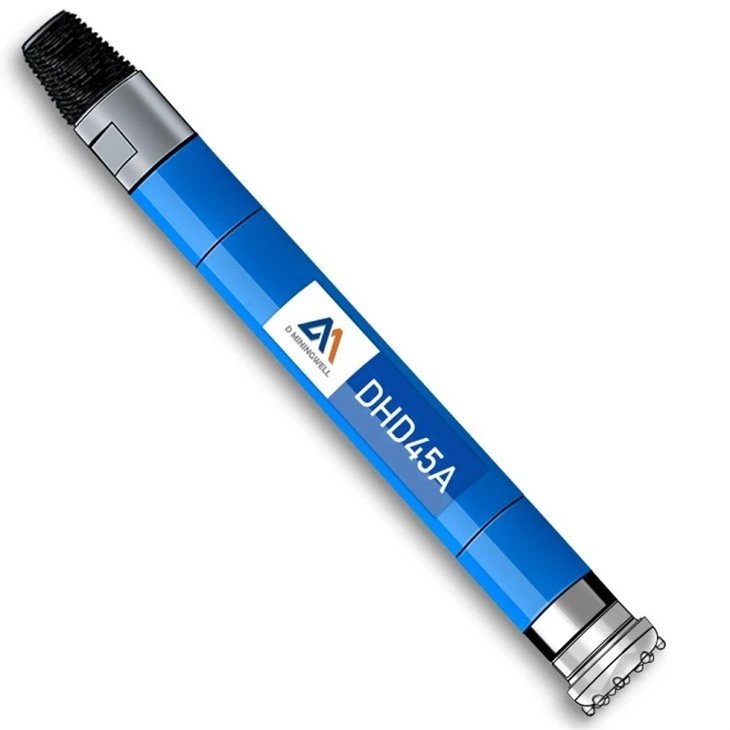

DTH čekići visokog pritiska vazduha
DTH čekići visokog vazdušnog pritiska dizajnirani su za rad pri pritisku vazduha iznad 15 bara. Ovi čekići su pogodni za bušenje u vrlo tvrdim stijenama i često se koriste u aplikacijama dubokog bušenja, kao što su istraživanje nafte i plina.
Klaster DTH bušaći čekići
Cluster DTH bušaći čekići su dizajnirani da koriste više čekića istovremeno, omogućavajući brže i efikasnije bušenje. Ovi čekići se obično koriste u velikim rudarskim i građevinskim projektima.
Zaključak
Zaključno, DTH čekići su moćni i efikasni alati koji se široko koriste u industriji bušenja. Pretvaranjem komprimovanog vazduha u mehaničku energiju, ovi čekići su u stanju da zadaju ponovljene udarce u burgiju, razbijajući stenu ili tlo i omogućavajući stvaranje bušotina. Razumijevanje načina rada DTH čekića i faktora koji utječu na njihove performanse ključno je za odabir pravog čekića za vašu specifičnu primjenu i osiguravanje optimalnih rezultata bušenja.
Kao vodeći dobavljač DTH čekića, nudimo širok asortiman visokokvalitetnih DTH čekića koji će zadovoljiti potrebe naših kupaca. Bilo da tražite čekić niskog pritiska za bušenje mekog kamena ili čekić visokog pritiska za bušenje tvrdih stena, imamo pravo rešenje za vas. Ako imate bilo kakvih pitanja ili želite saznati više o našim proizvodima, slobodno nas kontaktirajte. Radujemo se što ćemo raditi s vama i pomoći vam da postignete svoje ciljeve u bušenju.
Reference
- Redmond, RW (2008). Inženjering bušenja. Gulf Professional Publishing.
- Teale, AW (1965). Koncept specifične energije u bušenju stijena. International Journal of Rock Mechanics and Mining Sciences & Geomechanics Abstracts, 2(2), 135-143.
